浅谈单层工业厂房的天然采光设计

2019-12-26 09:10:42

单层厂房主要采用天然采光,当天然采光不能满足时,才辅以人工照明。

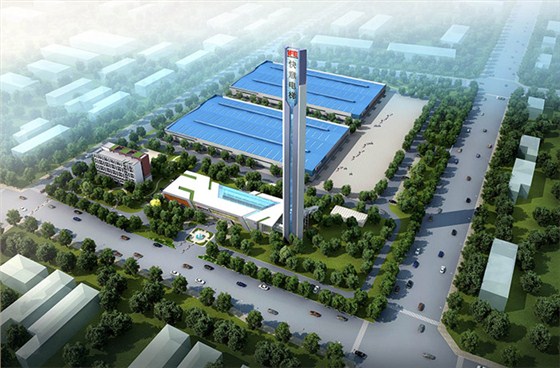

工业厂房设计图片

1、天然采光的基本要求

1)采光系数最低值:GB/T50033-2001《建筑采光设计标准》中将我国工业生产的视觉工作分为V级,并提出了各级视觉工作要求的室内天然光照度最低值及各级采光系数最低值。作面上采光系数是否符合要求,应选择建筑物典型剖面工作面上的采光曲线进行检验。

2)采光均匀度:是指工作面上采光系数最低值与平均值之比。顶部采光,I~Ⅳ级采光等级的采光均匀度不宜小于0.7;侧窗采光不做规定。

3)应避免在工作区产生眩光。

2、采光方式见下图

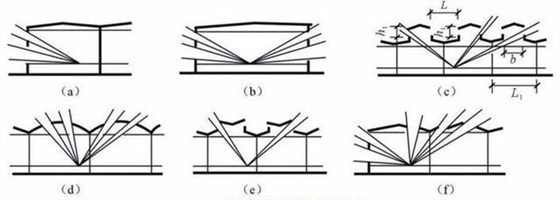

单层厂房天然采光方式

单层厂房天然采光方式

(a)单侧窗采光; (b)双侧窗采光; (c)矩形天窗顶部采光; (d)平天窗顶部采光; (e)M形天窗顶部采光; (f)混合采光

3、采光天窗的形式和布置

常见的有矩形天窗、梯形天窗、三角形天窗、M形天窗、锯齿形天窗、横向下沉式天窗、平天窗等。

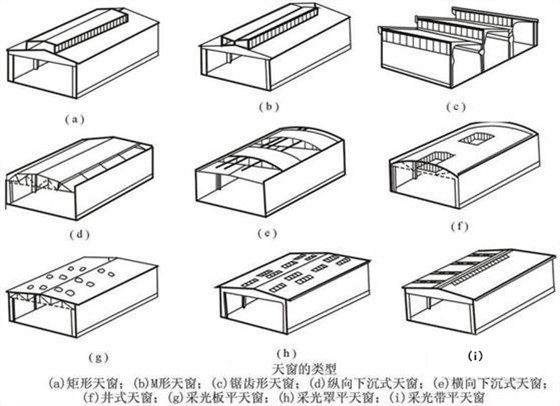

采光天窗的类型

采光天窗的布置须结合天窗形式、屋盖结构和构造、厂房朝向、生产要求等因素综合考虑。

纵向布置:适用于南北向厂房,多采用矩形、M形、梯形、锯齿形等天窗,平天窗也可作成采光带沿纵向布置。为方便屋面检修于消防,常在靠山墙及横向变形缝两侧柱间不设天窗。

横向布置:适用于东西向厂房,多采用横向下沉式天窗,平天窗也可成带横向布置。

点式布置:一般采用平天窗,根据使用要求,在屋面上灵活地布置采光口,采光均匀性好。

总之,单层工业厂房设计上是很严格的,必须符合国家建筑设计、工程技术、卫生标准等规范,在做工业厂房设计时,处理好厂房的采光问题,可以减少人工照明的使用,节约工厂的生产成本。
