新版《民用建筑设计统一标准》GB50352-2019,是在《民用建筑设计通则》(2005年版)的基础上修订而来,将于2019年10月1日正式实施,新的民用建筑设计标准有12个重大变化,需要引起相关建筑设计从业人员的重视。
1、简化了原来啰嗦的住宅分类
原规范:3.1.2 民用建筑按地上层数或高度分类划分应符合下列规定:
住宅建筑按层数分类:一层至三层为低层住宅,四层至六层为多层住宅,七层至九层为中高层住宅,十层及十层以上为高层住宅;
新规范:3.1.1 民用建筑按使用功能可分为居住建筑和公共建筑两大类。其中,居住建筑可分为住宅建筑和宿舍建筑。
3.1.2 民用建筑按地上建筑高度或层数进行分类应符合下列规定:
建筑高度不大于27.0m的住宅建筑、建筑高度不大于24.0m的公共建筑及建筑高度大于24.0m的单层公共建筑为低层或多层民用建筑;
解读:必须注意此处的27.0m不是地面至女儿墙高度,而是按《建筑设计防火规范》A.0.1的高度执行!
2、建筑模数
新增部分:
3.5.1 建筑设计应符合现行国家标准《建筑模数协调标准》GB/T50002的规定。
3.5.2 建筑平面的柱网、开间、进深、层高、门窗洞口等主要定位线尺寸,应为基本模数的倍数,并应符合下列规定:
1)平面的开间进深、柱网或跨度、门窗洞口宽度等主要定位尺寸,宜采用水平扩大模数数列2nM、3nM(n为自然数);
2)层高和门窗洞口高度等主要标注尺寸,宜采用竖向扩大模数数列nM(n为自然数)。
解读:《建筑模数协调标准》中说明:1M指100mm(10cm)。门窗洞口的宽度有时会不满足2nM、3nM(如1.1m或1.3m门洞口)。而随着砌体建筑的减少,原来比较强化的3nM的开间进深模数放宽到2nM和3nM。
3、机动车出入口距街口距离

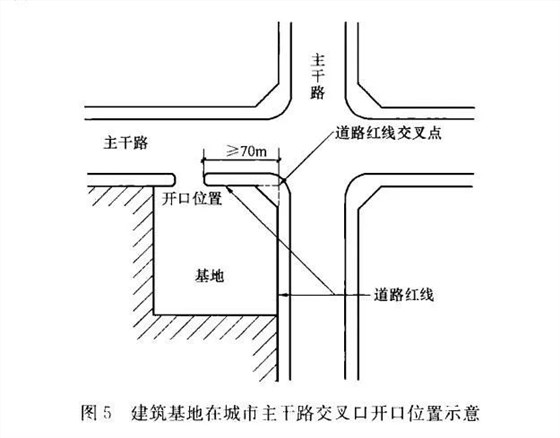

新规范:4.2.4 建筑基地机动车出入口位置,应符合所在地控制性详细规划,并应符合下列规定:
中等城市、大城市的主干路交叉口,自道路红线交叉点起沿线70.0m范围内不应设置机动车出入口;
解读:新规中将此条以图示明确,省却了一些规划管理人员对此条的胡乱理解!
4、不允许突出红线和地界的设施
新规范: 4.3.1 除骑楼、建筑连接体、地铁相关设施及连接城市的管线、管沟、管廊等市政公共设施以外,建筑物及其附属的下列设施不应突出道路红线或用地红线建造:
地下设施,应包括支护桩、地下连续墙、地下室底板及其基础、化粪池、各类水池、处理池、沉淀池等构筑物及其他附属设施等;
解读:①地下车库出入口贴红线或地界设置时应考虑此条要求,否则底板或支护桩将无法实施。
②支护桩的锚杆能否凸出呢?
5、地下车库出入口的设置要求
新规范:5.2.4 建筑基地内地下机动车车库出入口与连接道路间宜设置缓冲段,缓冲段应从车库出入口坡道起坡点算起,并应符合下列规定:
1)出入口缓冲段与基地内道路连接处的转弯半径不宜小于5.5m;
2)当出入口与基地道路垂直时,缓冲段长度不应小于5.5m;
3)当出入口与基地道路平行时,应设不小于5. 5m长的缓冲段再汇入基地道路;
4)当出入口直接连接基地外城市道路时,其缓冲段长度不宜小于7.5m。
解读:详细要求地下车库入口的处置,值得表扬!
6、管线距离可适当减少
新规范:5.5.7 工程管线之间的水平、垂直净距及埋深,工程管线与建(构)筑物,绿化树种之间的水平净距应符合国家现行有关标准的规定。当受规划、现状制约,难以满足要求时,可根据实际情况采取安全措施后减少其最小水平净距。
解读:这条规定非常人性化!
每次管线综合时都是各个专业之间的讨价还价,随着施工水平和防护水平的提高,在采取安全措施后可适当减小水平净距。
7、增加公共场所栏杆设置要求
新规范:6.7.3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆,并应符合下列规定:
当临空高度在24.0m以下时,栏杆高度不应低于1.05m;当临空高度在24.0m及以上时,栏杆高度不应低于1.1m。上人屋面和交通、商业、旅馆、医院、学校等建筑临开敞中庭的栏杆高度不应小于1.2m。
公共场所栏杆离地面0.1m高度范围内不宜留空。
解读:这两条中庭栏杆1.2m,栏杆底部0.1m不留空的要求非常重要!在实际使用时也非常人性化。
8、明确楼梯净宽需要考虑面层厚度
新规范:6.8.2 当一侧有扶手时,梯段净宽应为墙体装饰面至扶手中心线的水平距离,当双侧有扶手时,梯段净宽应为两侧扶手中心线之间的水平距离。当有凸出物时,梯段净宽应从凸出物表面算起。
解读:终于明确了楼梯净宽需考虑墙体面层的因素!
可以想象,为节省公摊,再配合装配式建筑墙体较为平整,将有一批楼梯内墙去除面层的做法!
9、楼梯扶手的细致要求
新增部分:
6.8.8 室内楼梯扶手高度自踏步前缘线量起不宜小于0.9m。楼梯水平栏杆或栏板长度大于0.5m时,其高度不应小于1.05m。
解读:这条为新增!
10、凸窗的设置要求
新增部分:
6.11.7当凸窗窗台高度低于或等于0.45m时,其防护高度从窗台面起算不应低于0.9m;当凸窗窗台高度高于0.45m时,其防护高度从窗台面起算不应低于0.6m。
《住宅设计规范》5.8.2 当设置凸窗时应符合下列规定:
窗台高度低于或等于0.45m时,防护高度从窗台面起算不应低于0.90m;
可开启窗扇窗洞口底距窗台面的净高低于0.90m时,窗洞口处应有防护措施。其防护高度从窗台面起算不应低于0.90m;
解读:此条与《住宅设计规范》5.8.2 条规定有冲突,合并理解的话,如果凸窗有开启扇仍然要防护高度为0.9m?
11、对门斗的设置提出要求
新增部分:
6.11.9 门的设置应符合下列规定:
当设有门斗时,门扇同时开启时两道门的间距不应小于0.8m;当有无障碍要求时,应符合现行国家标准《无障碍设计规范》GB 50763的规定。
解读:从节能和舒适的角度出发,有条件设置门斗时应尽量设置。
12、使用燃气厨房需与居室(含卧室、客厅)分隔
新增部分:
8.4.14 居住建筑使用燃具的厨房或设备间应符合下列规定:
净高度不应低于2.2m,并应有良好的自然通风;
应与居室分隔,且不得向卧室开敞。
总之,《民用建筑设计统一标准》是所有建筑设计的基础,影响巨大,需要好好地去学习领悟,所有设计师都应人手一本。
